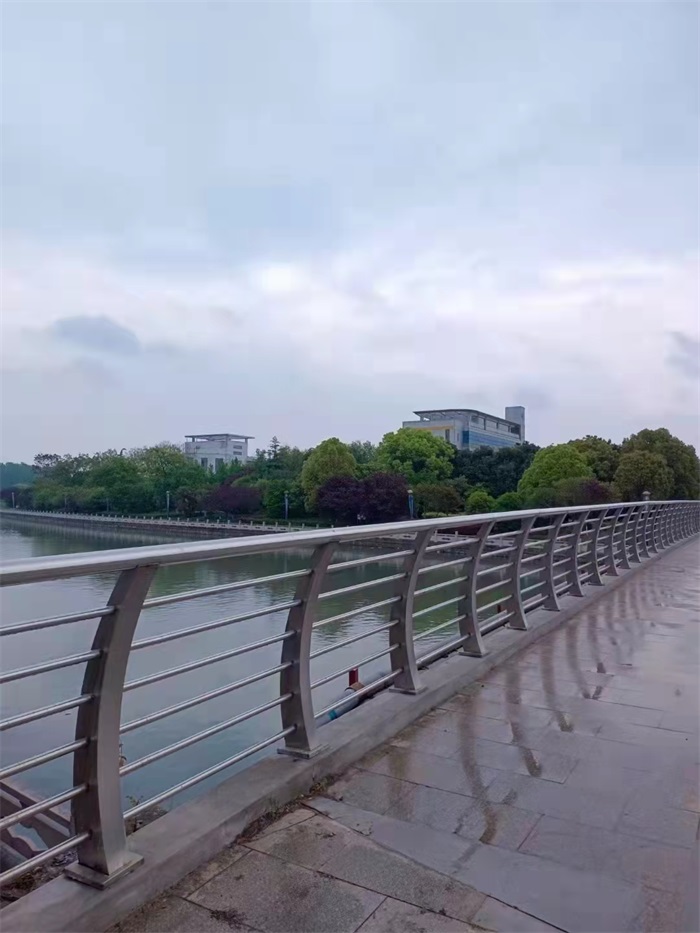

不銹鋼橋梁護欄技術規范

　　1 設備規范及要求

　　①欄桿扶手高度應堅持共同，用10m線量矢度不得大于10㎜。

　?、陬A(yù)制構件拼接設備時有必要留心施工精度，欄桿拼裝后有必要滿足施工查驗規范要求。

　?、鄞怪倍纫螅毫⒅怪倍葢?yīng)控制在小于h/1000mm范圍內(h為立柱高度以mm計)。

　　⑤欄桿分為一般中心段和梁端彈性段兩種，預制及設備時應留心差異。

　　⑥位于曲線上的預制梁梁本身為直線，在梁縫處的彈性段欄 桿會出現起色;現澆連續梁及簡支梁，橋梁為曲線曲做。橋 梁欄桿隨梁體線型按曲線分布。同一孔梁梁縫處彈性段欄桿 長度不共同。

　?、呶挥谄碌郎系?a href="http://www.hentai16.com/" title="橋梁欄桿" target="_blank" class="sitelink">橋梁欄桿，設備時留心立柱堅持與梁面垂直。

　?、嗾诎孱A(yù)留設備立柱處，盡量減少色差，力求整體現象效果。

　　2 設備及留心事項

　?、僭O(shè)備次第如下：立柱錨固-設備托梁-設備欄片-設備扶手-固定柱帽。

　　②立柱錨固設備，應堅持立柱的垂直度，保證立柱下鋼板平整，與橋梁遮板上預留鋼板應緊貼，孔位過失控制應≤15㎜。 立柱鋼板與主筋選用手工電弧焊滿焊，焊縫和強度滿足規范要求，無漏焊現象。

　?、弁辛号c立柱之間通過立柱牛腿卡入托梁設備插槽內結束。

　?、軝谄c托梁、扶手通過預留卡槽聯接，卡槽精度應在規矩范圍內，保證欄片設備的精度。欄片與卡槽聯接應密實，保證其上下兩端與橫梁聯接的健壯性。

　?、莘鍪峙c立柱頂?shù)目ú蹆?nèi)進行聯接，將兩頭扶手端頭預留鋼筋及立柱預留螺栓在柱頂進行聯接，并用基材封端，然后設備柱帽，設備就位后，通過柱帽預留孔位灌漿。
